Eelvõim 2010 esimene ;)

Kui juba mikker sai valmis tehtud, siis tegin uue võimu ka. See läheb küll ära teise peresse, aga vaatame üle.

Komponendid vana tuttava MadAboutSound'i PCB peal.

Sama sisu juba karpi aetult. Seekord läksin karbivalikuga veidi alt ning ostsin liiga väikese karbi. Väikse karbi sees näeb asi kena välja, aga sissesurumine nõuab tükk tegemist. Patareita oleks muidugi karp ideaalselt sobinud.

Kaas kah peale ja näeb päris tööstuslik välja. Vasakul väljund, keskel ülekoormuse näitaja ning paremal 3-asendiga lüliti.

Kaks pilti tööasendis ka. Esimene otseheli jaoks, teine ruumi mõõtmiseks. Mikker läheb külge RCA-pistikuga st vajadusel saab "pikendusjuhtme" vahele panna.

Lõplik variant näeb välja siis nii:

Uus mikrofon

Vahepeal on vett jälle merre ja tagasi voolanud ning mina olen uue ja esindusliku mõõtemikrofoniga hakkama saanud.
Kasutusel on vana hea Panasonic WM-61A kapsel, 8 mm x 200mm alumiiniumtoru ning nurgaga RCA pistik. Viimane just seetõttu, et eelvõimu peal seda erinevatesse suundadesse keerata saaks.

Eelvõimu sisu

PCB sain http://www.madaboutsound.com/ 'ist, ülejäänud jupid Elfast, Oomipoest ja Elektroonikust.

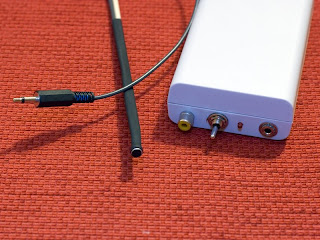

Mõõtekomplekt

Lülitist saab muuta gain'i 4dB ja välja lülitada. LED on overload'i tarbeks

Mõõtemikker ja eelvõim

Nüüd on siis mõõtemikker ja eelvõim kokku pandud ja valmis kõlareid ning elemente jälgima.

Mikri tegin vanast heast Panasonic WM-61A elektreetkapslist. Kalibreeritud küll pole, aga sellele elemendile tüüpilise kalibratsioonikõveriku leiab netist kaunis lihtsa vaevaga.






Eelvõimu trükiplaadi tellisin www.MadAboutSound.com'ist. Detailid on pärit Eesti veebipoodidest ja hetkel kogumaksumus ei meenugi, aga mõtlen selle lähipäevil välja. Skeem baseerub Eric Wallin'i eelvõimul, aga seda on täiendanud ka teised mehed. Sobib justnimelt elektreetkapslist tehtud mikrile, mis vajab toidet. Päris õige Phantom power'iga ei maksa muidugi segamini ajada.
